Модуль приема аналоговых сигналов переменного тока от систем энергоснабжения

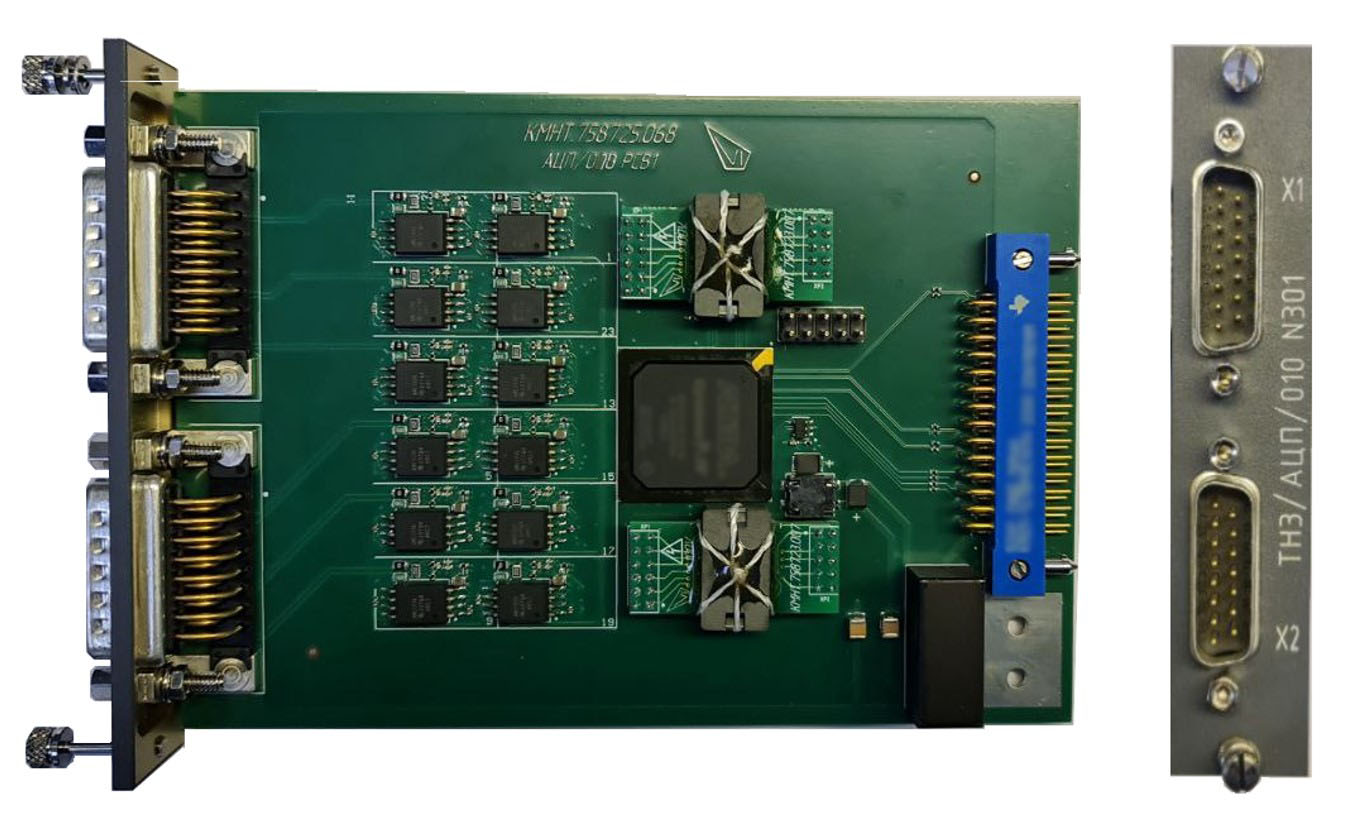

ТН3/АЦП/010 –модуль приема аналоговых сигналов переменного тока от систем энергоснабжения
Модуль ТН3/АЦП/010 предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму. Имеет в своём составе 12 аналого-цифровых преобразователей с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Технические характеристики модуля ТН3/АЦП/010
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±12,8; ±6,4; ±3,2; ±1,6; ±0,8; ±0,4 |
В |
выбирается программно для каждого канала |
|
3 |
Регистрируемые параметры |
мгновенное значение напряжения; |
|
|
|
4 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
5 |
Частота регистрации (Fрег) – частота входного сигнала |
из ряда 2N от 16 до 1024 от 16 до 1024 |
Гц |
из ряда 2N
|
|
6 |
Диапазон входных частот регистрируемого параметра |
от 320 до 480 |
Гц |
|
|
7 |
Входное сопротивление аналоговых входов, не менее |
100 |
кОм |
в рабочем состоянии
|
|
8 |
Основная погрешность преобразования, не более |
0,2 |
% |
|
|
9 |
Дополнительная погрешность преобразования входных аналоговых сигналов, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/008 комплектуется двумя VS-15-BU-DSUB-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/010
|
Разъемы X1, X2 (VS-15-ST-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1, 7 |
Положительный вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый положительный 2, 8 |
Положительный вход 2, 8 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 3, 9 |
Положительный вход 3, 9 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый положительный 4, 10 |
Положительный вход 4, 10 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 5, 11 |
Положительный вход 5, 11 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый положительный 6, 12 |
Положительный вход 6, 12 измеряемого аналогового сигнала |
|
7 |
|
|
|
8 |
Корпус |
Корпус прибора |
|
9 |
Вход аналоговый отрицательный 1, 7 |
Отрицательный вход 1,7 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый отрицательный 2, 8 |
Отрицательный вход 2,8 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый отрицательный 3, 9 |
Отрицательный вход 3,9 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый отрицательный 4, 10 |
Отрицательный вход 4,10 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый отрицательный 5, 11 |
Отрицательный вход 5,11 измеряемого аналогового сигнала |
|
14 |
Вход аналоговый отрицательный 6, 12 |
Отрицательный вход 6,12 измеряемого аналогового сигнала |
|
15 |
Корпус |
Корпус прибора |
1 Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
