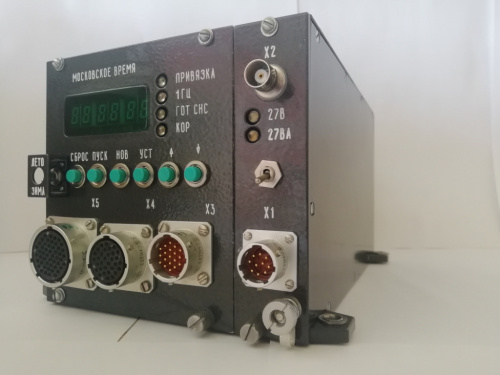

Малогабаритный бортовой хранитель времени МБХВ-1
Малогабаритный бортовой хранитель времени МБХВ-1
Описание
МБХВ-1 предназначен для информационного обеспечения летных испытаний авиационной техники в качестве хранителя шкалы Московского времени и источника сигналов синхронизации для устройств системы бортовых измерений и штатных систем летательного аппарата.
Основные технические характеристики:
|
№ п/п |
Наименование характеристики
|
Значение
|
Единица измерения
|
|
1
|
Количество входных каналов от антенны СНС
|
1
|
|
|
2
|
Количество входных сигналов управления НОВ от внешнего устройства
|
1
|
|
|
2.1
|
Амплитуда входного сигнала управления НОВ
|
27
|
В |
|
2.2
|
Входное сопротивление канала управления НОВ, не менее
|
5
|
кОм |
|
3
|
Количество каналов выдачи последовательного кода МВ по ГОСТ18977-79
|
3
|
|
|
3.1 |
Амплитуда сигналов последовательного кода МВ по ГОСТ18977-79
|
+5В ±1
|
В |
|
-5В ±1
|
В | ||
|
3.2
|
Частота выходных потоков последовательного кода МВ по ГОСТ18977-79
|
50 ±1%
|
кГц |
|
3.3
|
Длительность импульса сигнала по ГОСТ18977-79, не менее
|
10 ±1%
|
мкс |
|
3.4
|
Количество слов в каждом последовательном потоке по ГОСТ18977-79
|
3(для линий 1и 2)
2 (для линии 3) |
|
|
3.5
|
Частота обновления каждого слова в потоке по ГОСТ18977-79
|
100±1%(для линий 1и 2)
1 ±1%(для линии 3) |
Гц |
|
4
|
Количество каналов выдачи последовательного кода RS232 и RS422
|
2
|
|
|
4.1
|
Частота выходного потока по RS232 и RS422
|
4800
|
бит/с
|
|
4.2
|
Частота обновления данных в выходном потоке по RS232 и RS422
|
один раз в сек.
|
Гц
|
|
5
|
Количество каналов выдачи параллельного двоично-десятичного кода МВ
|
1
|
|
|
5.1
|
Количество разрядов параллельного кода МВ
|
32
|
|
|
5.2 |
Амплитуда сигналов параллельного кода МВ
|
От 2,4 до 5
|
В |
|
От 0 до 0,4
|
В | ||
|
5.3
|
Цена младшего разряда параллельного кода МВ
|
1
|
мс |
|
6
|
Количество каналов выдачи сигналов для синхронизации и управления ИИК «ГАММА» и ТН1ПК
|
2
|
|
|
6.1
|
Частота сигнала внешней синхронизации для ИИК «ГАММА-1101» и ТН1ПК
|
131072 ± 0,5
|
Гц |
|
6.2
|
Период выдачи сигнала коррекции для ИИК «ГАММА-1101» и ТН1ПК
|
1 000 000 ± 1
|
мкс |
|
6.3 |
Амплитуда сигналов синхронизации и управления для ИИК «ГАММА-1101» и ТН1ПК
|
от 2,4 до 4,5
|
В |
|
от 0 до 0,4
|
В | ||
|
6.4
|
Амплитуда выходного сигнала управления НОВ
|
от 2,4 до 5
|
В |
|
от 0 до 0,4
|
В
| ||
|
7*
|
Дополнительные сигналы синхронизации с дифференциальным выходом по RS422
|
1 000 000 ± 0.5
|
Гц
|
|
1 000 000 ± 1
|
мкс
| ||
|
131072 ± 0,5
|
Гц
| ||
|
НОВ
|
| ||
|
8
|
Количество каналов выдачи последовательного кода времени в формате IRIG-B120
|
1
|
|
|
9
|
Погрешность привязки сигнала 1Гц на выходе МБХВ-1 к сигналу 1Гц встроенного СНС приёмника, не более
|
10 |
мкс |
|
10
|
Погрешность хранения шкалы МВ в автономном режиме за 1 час работы, не более
|
500 |
мкс |
*Параметры дополнительных сигналов синхронизации (амплитуда, частота) могут быть изменены по требованию заказчика.
Надежность
Назначенный ресурс 5000 ч.
Назначенный срок службы 7 лет, из них 3 года хранения на складе.
